日期:2018-4-14 浏览量:887
摘要:上海淞江集团具有30年的电厂管道管件*货经验,对电厂四大管道管件及管道管件标准非常熟悉,根据多年经验本文对电厂四大管道管件的定义及管道管件标准做出描述。

管道管件

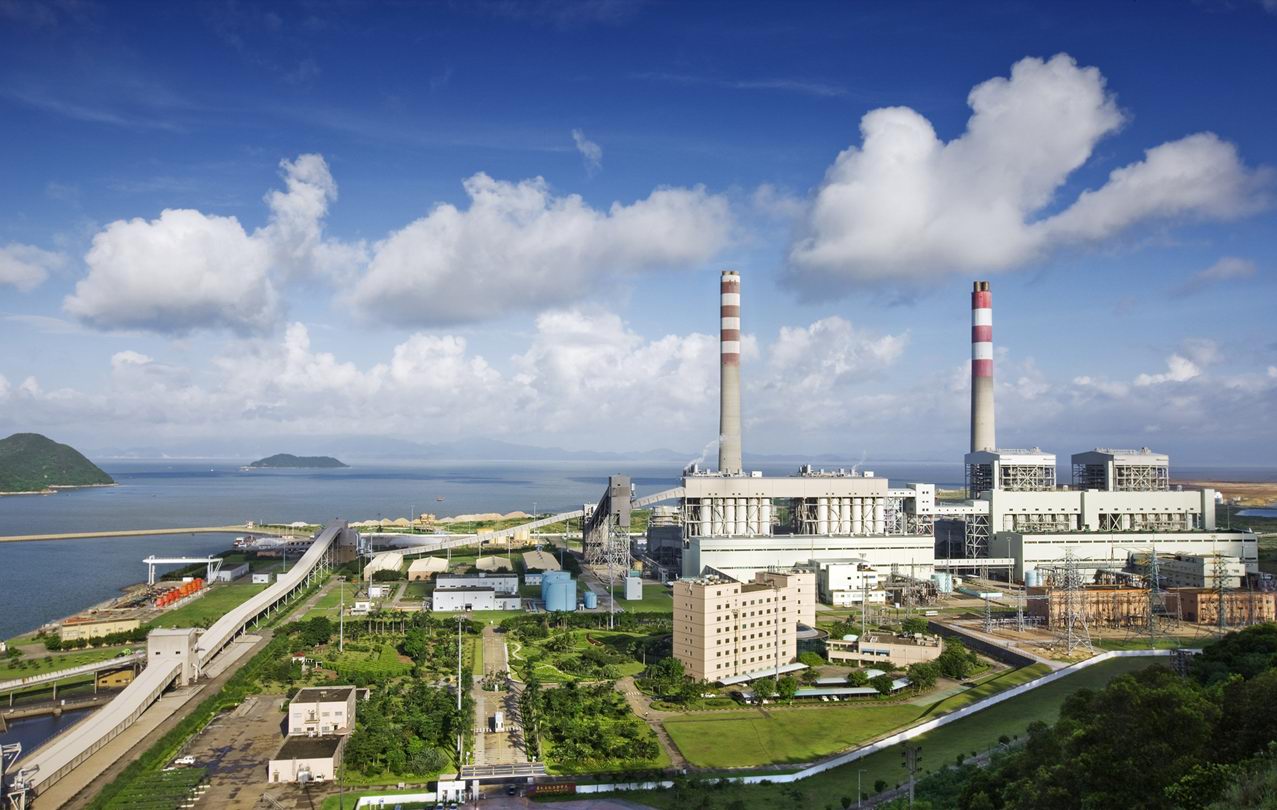

电厂四大管道管件

电厂四大管道管件



许多人对电厂四大管道管的定义模糊不清还有资料说明,四大管道管件指是用于输送油、水、气、汽的管道管件。油用于提*液压、润滑等,水主要提*冷却, 气指的压力气体,提*制动压力等; 汽是高压水蒸汽,是动力来源和*热*暖等。这只是对电厂四大管道管件的*个简单的概括。

电厂四大管道管件包括:主蒸汽管道、热再热蒸汽管道、冷再热蒸汽管道、高压给水管道。

主蒸汽管道指过热器出口联箱到高压主汽门接口之间的两条高温高压蒸汽管道;

热再热蒸汽管道指再热器出口联箱到中压主汽门接口的两条高温高压蒸汽管道;

冷再热蒸汽管道指高压缸排汽口到再热器入口联箱接口之间的两条高温高压蒸汽管道;

高压给水管道指电动给水泵出口到省煤器入口联箱接口之间的高压锅炉*给水管道。

管道管件标准

由于我公司常年*应各类管道应用的高压管件橡胶接头,对安装焊接时管道管件标准比较了解。管道管件标准包括*内标准和*外标准。

管道管件标准*内部分:

GB222-84           钢的化学分析用试样取样法及成品化学成份允许偏差

GB713-86           锅炉用碳素钢和低合金钢钢板

GB5777-1996        无缝钢管超声波探.方法

GB3323-87          钢熔化焊对接接头射线照相和质量分*

GB10561-89         钢中非金属夹杂物显微评定方法

GB11345-89         钢焊缝手工超声波探.方法和探.结果等*

GB12459-2005       钢制对焊无缝管件

GB150-98           钢制压力容器及标准释义

GB5310-1995        高压锅炉无缝钢管

GB/T 13298-91      金属显微组织检验方法

GB/T 13793-92      直缝电焊钢管

GB/T 13401-92      钢板制对焊管件

GB/T 14383-93      锻钢制承插焊管件

GB/T 229-1994      金属夏比缺口冲击试验方法

GB/T 15822-1995    磁粉探.方法

GB/T17116.1-1997   管道支吊架 .*部分   技术规范

GB/T 17116.2-1997  管道支吊架 .二部分   管道连接部件

GB/T 223           钢铁及合金化学分析方法(系列标准)

DL 441-2004        火力发电厂高温高压蒸汽管道蠕变监督规程

DL438-2000         火力发电厂金属技术监督规程

DL/T869-2004      火力发电厂焊接技术规程

DL473-92           大直径三通锻件技术条件

管道管件标准*外部分:

ASME B31.1         Power Piping

TRD 301            Technical Rules for Steam Boilers

FDBR               Design of  Power Piping

ASME SECTION II     Materials

ASME SECTION V     Nondestructive Examination

ASME SECTION VIII  Rule of Construction of Pressure Vessels

ASME SECTION IX    Welding and Brazing Qualifications

ANSI B16.9          Wrought Steel Butt-Welding Fittings

ANSI B16.11        Forged Steel Fitting, Socket-Welding and Threaded

ANSI B16.25        Butt-Welding Ends

ANSI B16.28        Wrought Steel Butt-Welding Short Radius Elbows and Rotations

MSS SP-43          Wrought Stainless Steel Butt-welding Fitting

MSS SP-75          Specification for High-Test Wrought Welding Fittings

MSS SP-58         Pipe Hangers and Supports-Materials,Design and Manufacture

MSS SP-69         Pipe Hangers and Supports-Selection and Application

MSS SP-89         Pige Hangers and Supports-Fabrication and Installation Practices

ASTM              Material Specification

AMS               American Welding Society

以上列出的仅为电厂四大管道管件适用的部分通用管道管件标准。更多内容请咨询我公司技术人员。
