美标法兰橡胶软连接准备组装发货

美标法兰橡胶软连接准备组装发货

日期:2016-3-19 浏览量:1283
以下是准备组装发货的美标法兰橡胶软连接发货照片的实拍:

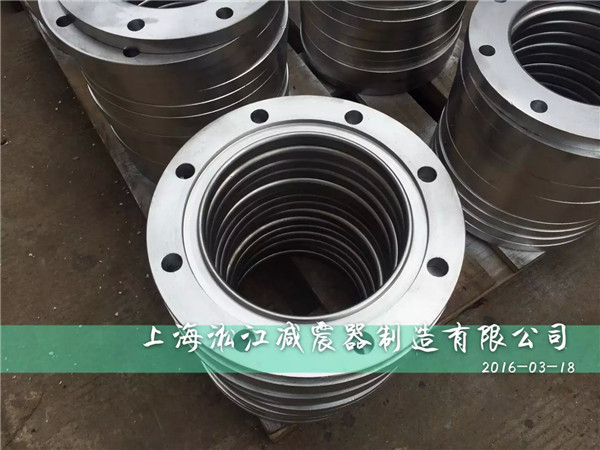

美标法兰橡胶软连接

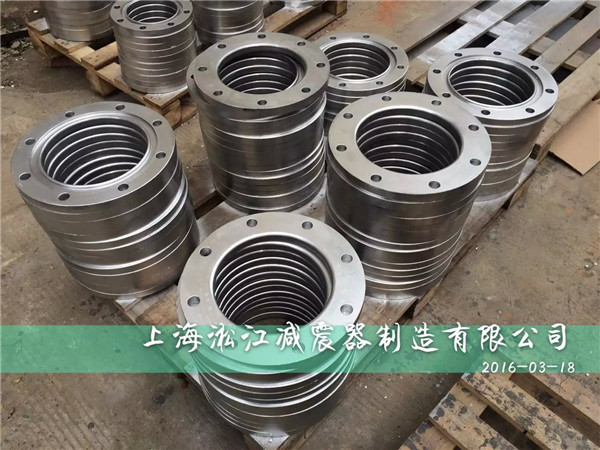

美标法兰橡胶软连接

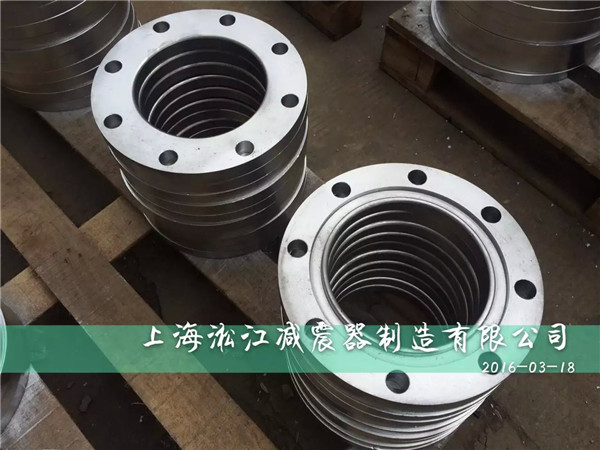

美标法兰橡胶软连接

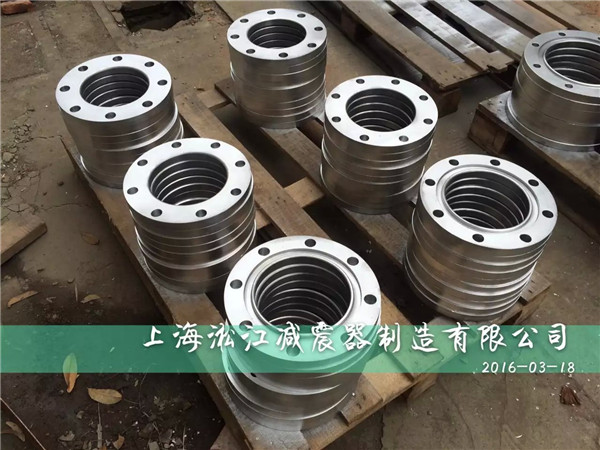

美标法兰橡胶软连接
随着经济的不断发展,为了满足用户的需求,橡胶软连接的法兰标准越来越多,目前,我 们常用的就有美标法兰橡胶软连接、德标法兰橡胶软连接、*标法兰橡胶软连接、日标、 船标的多种法兰标准。其中美标、德标、*标和日标用的.多,针对准备组装发货的美标 法兰的实拍照片,我们来*起了解*下有关美标法兰的相关知识吧!
美标法兰简介:
美标法兰连接是*种可拆连接。是把两个管道、管件或器材,先各自固定在*个法兰盘上 ,两个法兰盘之间,加上法兰垫,用螺栓紧固在*起,完成了连接。美标法兰连接是管道 施工的重要连接方式。。美标法兰上有孔眼,螺栓使两法兰紧连.法兰间用衬垫密封。美标 法兰可由浇铸而成也可由螺纹连接或焊接构成。美标法兰的密封面可以制成光滑式,凹凸 式和榫槽式三种。光滑式美标法兰的应用量.大,多用于介质条件比较缓和的情况下,如 低压非净化压缩空气、低压循环水,
美标法兰执行标准:美洲体系管法兰标准,以ANSI B16.5和ANSI B 16.47为代表。
美标法兰材质:锻钢、碳钢、不锈钢(316L、316、304L、304、321)
美标法兰种类:平焊法兰、带颈法兰、对焊法兰、环连接法兰、承插法兰、及盲板等。
美洲法兰压力体系:1.0、2.0、5.0、11.0、15.0、26.0、42.0MPa。
用途:在工业管道中,美标法兰连接的使用十分广泛。在家庭内,管道直径小,又是低压 ,看不见法兰连接。如果在*个锅炉房或者生产现场,法兰连接的管道和器材随处可见。
美标法兰相关知识:

在安装时,美标法兰可能存在外径不同,错口(不同心),垫片厚度不相等情况,所以加 工出来的夹具应与所侧美标法兰相对应不能互换,因此测量各部尺寸和编号是夹具加工及 安装的关键。
教你如何测量美标法兰?
*、美标法兰测量前的准备工作:
1、在测量之前要根据美标法兰位置,.先应画出设备各连接管美标法兰草图,并连续编号 ,以便夹具对号安装。
2、在安装时,美标法兰可能存在外径不同,错口(不同心),垫片厚度不相等情况,所以 加工出来的夹具应与所侧美标法兰相对应不能互换,因此测量各部尺寸和编号是夹具加工 及安装的关键。
3、测量时,.好安排三人,其中两人测量,*人校对并填表,测量工具用游标卡尺,要是 没有条件可用外卡钳和钢板尺。测量是*项细致的工作,是夹具安装的前提,测量与记录 *定要准备无误,填表时*定要认真清楚。
4、所测数据填于表中。
二、美标法兰测量方法:
1、.先分别精确测量美标法兰外径D1、D2的尺寸,如测出数据为157.5mm则此尺寸为 157.5mm。
2、测量美标法兰间隙b尺寸,在圆周上测四点(均布)。
3、测量深度C(美标法兰外边与螺栓之间的尺寸)见图2的放大部分,在美标法兰的1234位 置分别测量C的尺寸,选择.小的尺寸。
4、测量两美标法兰不同心的尺寸,选择两美标法兰错口.大处的尺寸。
5、.后将实测数据填于表中就可以了。
谢谢您在百忙之中的浏览,如需了解更多有关橡软连接、橡胶软连接法兰相关信息,请登录橡胶接头|橡胶软接头|橡胶软连接官方网站:http://www.chsongjiang.com 或直接拨打我们的技术部电话:021-60547776
